宝丰集团纸业有限公司污水处理工程
所属类别[工程实例] 页面功能【打印】【关闭
发布时间:2011-07-19 15:42:12 [5344]人次



一、项目名称



  宝丰集团纸业有限公司污水处理工程


二、项目概况


          陕西省宝丰集团纸业有限公司是一个以麦草为原料,采用硫酸盐法制浆,主要生产文化用纸的中型企业,年生产能力达1.5万吨,每天产生综合废水15000t左右。为了使企业可持续发展,保护环境,实现达标排放,宝丰纸业有限公司委托我公司就其排放的15000t/d的综合污水进行工艺设计。


三、工程内容


          污水处理场设计能力为15000m3/d,占地约为10000 m2,实际运营能力18000m3/d,拟安排在该厂新征地上。该治污工程建设工期为270个有效工作日。土建部分为120个工作日,设备安装为90个工作日,调试为60个工作日,总投资800多万。


四、设计原则


        (
1)使建筑工程设计、设备选型做到安全可靠、经济适用、技术先进,并经成熟应用,管理、检修方便。

          2)合理设计处理工艺、构建物及管理系统,合理选用设备,使系统实现高效低耗能。
          3)执行国家关于环境保护的政策,符合国家的有关法规、规范及标准。采取相应降噪除臭措施,保证噪声、气味和其他因素对环境不造成严重影响。
          4)妥善处理污水处理过程中产生的污泥、废渣等,不对环境造成二次污染。
          5)选择安全、可靠、易操作、易维护管理的自动化控制及检测系统,提高污水处理系统的自动化控制水平。
          6)力求减少投资、节约耗能、降低处理成本,充分体现处理技术的先进性、工程建设的可操作性和运行管理的可靠性。
          7)构建针对发酵类制药行业污水的高效低能的一体化生物反应器系统。包括:适宜生物反应器结构与型式、生物反应器的组合方式、曝气系统、自控设备和其他配套设施的配置以及整个体系的构建。
          8)针对制浆污水而采用实用可行的污水控制技术,弄清生物反应器处理制浆行业污水条件下,提出适合的生化处理技术。
          9)污水处理站外排污水应达到国家《污水综合排放标准》(GB8978-2002)中表4的规定。


五、工艺流程



蒸煮浆料自然由蒸球压入喷罐内,建议上黑液挤浆机,挤出的黑液经格栅纤维回收后,进入黑液预沉池调节后用泵提升排入水解酸化池分离木素。浓缩后的木素排入压滤车间进行脱水。上清液进行FCD 微电解反应,水力停留时间为3h,处理后的污水回碱中和,并在在中和沉淀池进行固液分离,沉渣主要为硫酸钙等无机物,排入干化场进行自然脱水干化。中和处理后的上清液进入水解厌氧池,厌氧废水处理是一种低成本,非常经济的废水处理技术。厌氧处理其动力消耗仅为活性污泥好氧处理的十分之一,特别是中等以下浓度(COD>1500mg/L)的有机污水处理效果好。处理后的出水与中段水在均调池混合均调,均调后的污水用泵提升流入活性污泥生物接触氧化池进行生化处理,即活性污泥法与生物接触氧化法相结合的方式,好氧曝气采用活性污泥工艺,利用好氧微生物菌群氧化分解污水中的有机物,接触氧化工艺是通过生物膜的作用进一步吸附,降解污水的中的有机物。具体结构采用的是多段推流式,即生物接触氧化池内分成多格,污水串联流过每一格间。这样,可使每格生长的微生物与负荷条件相适应,有利于专性微生物的培养驯化,提高处理效率。进水采用进水堰的方式,进水与进气逆向,增加水与生物膜的接触面积。载体生物填料采用新式生物浮球,球内能固定和包藏生物膜。不用填料固定支架,可以解决了修理更换的困难。采用新式罗茨鼓风机供气,充氧设备采用微孔曝气器。经生化处理后的污水利用静压排入混合反应系统,投加“新科一号”,经快速混合反应后,污水排入直径为30米的幅流式沉淀池进行固液分离。上清液自流进入清水消泡池进行回用或达标排放。沉淀后的污泥靠静压排入污泥浓缩池。经浓缩后的污泥加入“新科二号”助剂,进入污泥缓释系统,经过进一步浓缩后再用压滤机进行脱水,脱水后污泥直接排入干化场自然干化。压榨后的泥饼(含水率大约75%左右)外运,污泥滤液回流到均调池内进行再处理。污泥可作土壤改良基料,也可拌煤制成煤球或适当加些人粪尿发酵成有机肥,是改良土壤的好肥料。

         黑液酸化加酸(工业硫酸)量为0.3%,酸化PH值为3-3.5。本工艺中采用缓释脱水辅助系统以提高木质素压滤效果,突破以往木质素难以脱水的难关,脱水后的木质素含水率可达75-80%







六、设计污水水量与水质



         1、黑液:
Q=1500t/d   CODcr≈30000mg/L   BOD5≈9000mg/L  SS≈10000mg/L   PH≈12-14
         2、中段水:
   Q=13500t/d   CODcr≈1020mg/L   BOD5≈350mg/L    SS≈5500mg/L   PH≈6-9
   3、出水水质标准:

         综合污水处理后执行GB8978-1992二级排放标准,即:


序号
污染物项目
排放限值
1
PH
6~9
2
悬浮物
250
3
生化需氧量(BOD5
200
4
化学需氧量(CODcr)
450




七、污水处理效果


        1.黑液处理效果:




        2. 综合污水处理效果:

项目
中段水浓度
mg/L
综合废水浓度
mg/L
均调池
生化部分
物化部分
总去
除率
最后
浓度
mg/L
排放
标准mg/L
去除率
浓度
去除率
浓度
去除率
浓度
CODcr
1020
1257
5%
1194
30%
836
55%
376
98.7%
376
≤450
BOD5
350
458
5%
435
60%
174
35%
114
98.7%
114
≤200
SS
550
541
15%
460
40%
276
65%
96
99%
96
≤250
PH
7-8
7-8

7-8

6-9

6-9

6-9
6-9

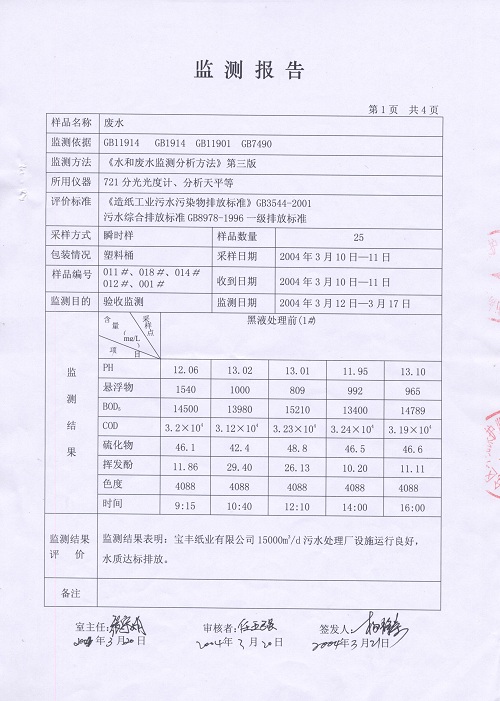

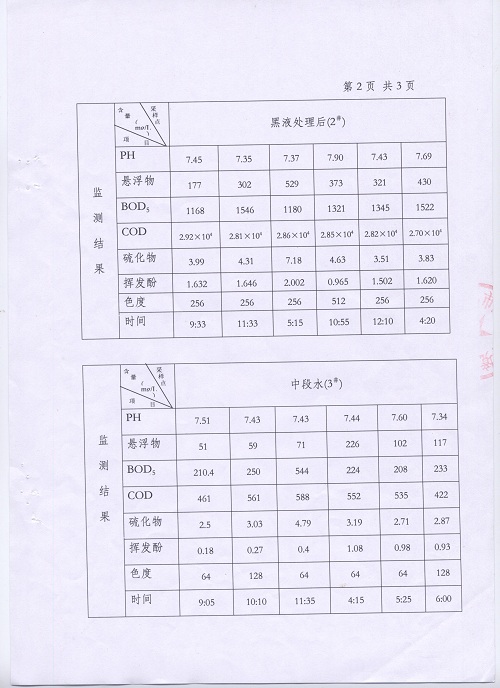

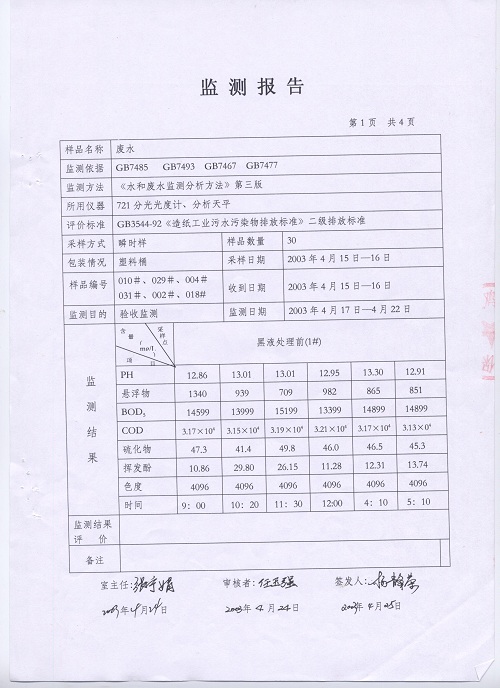

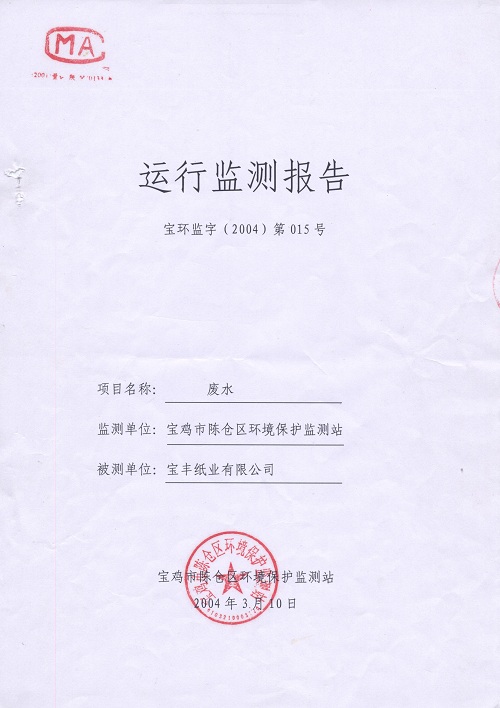

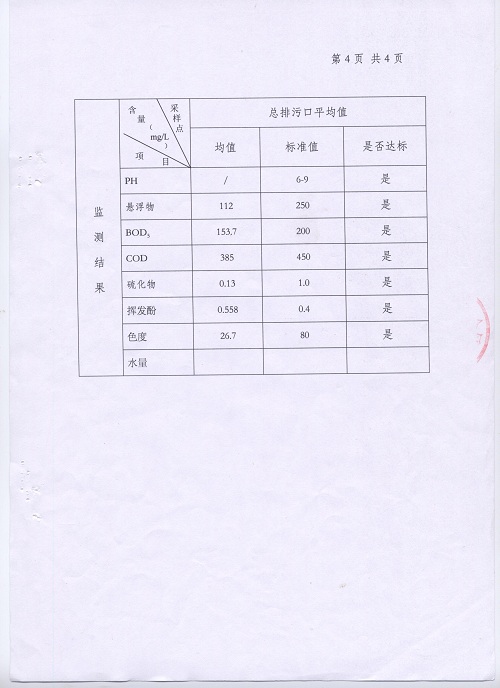

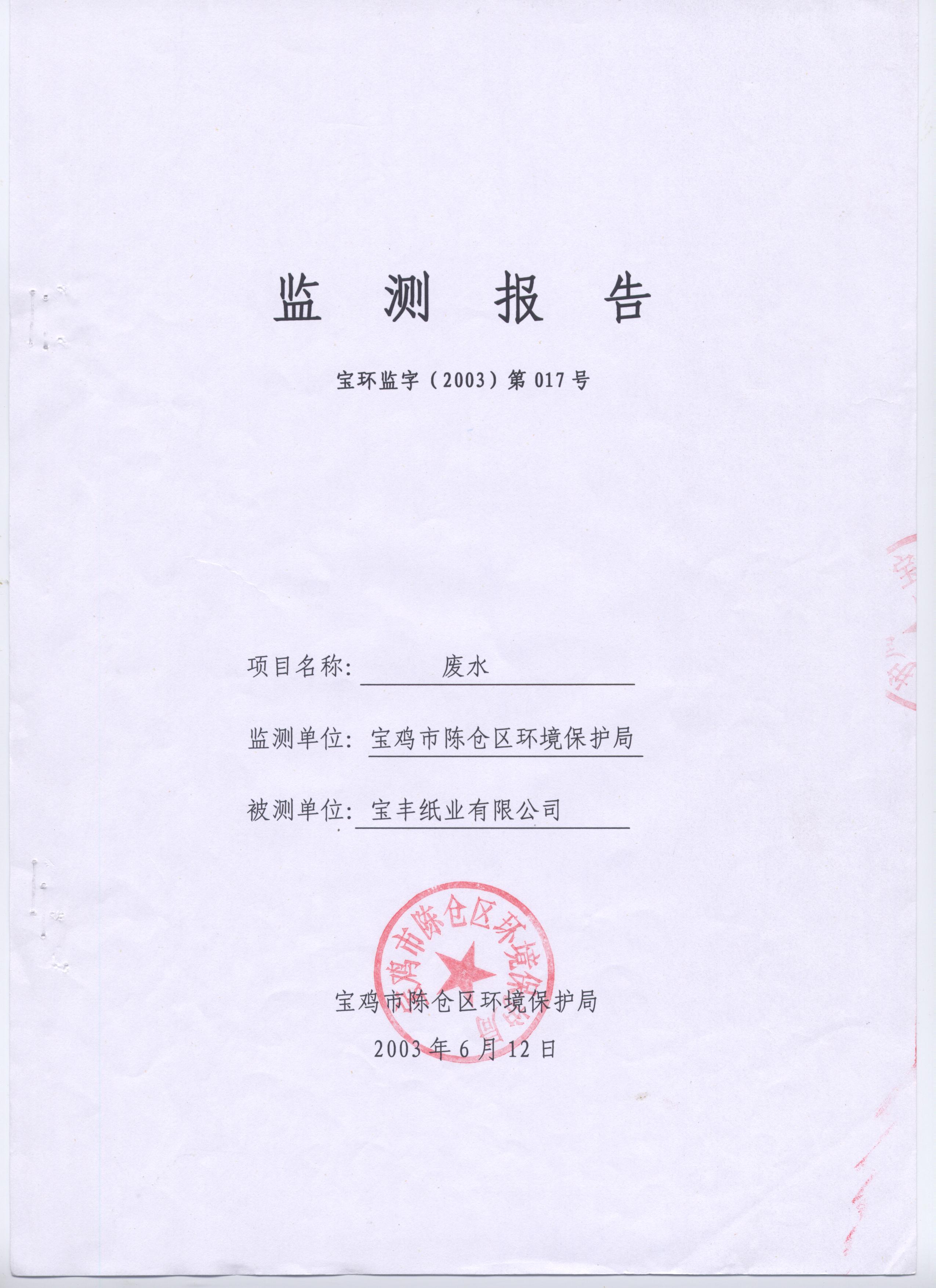

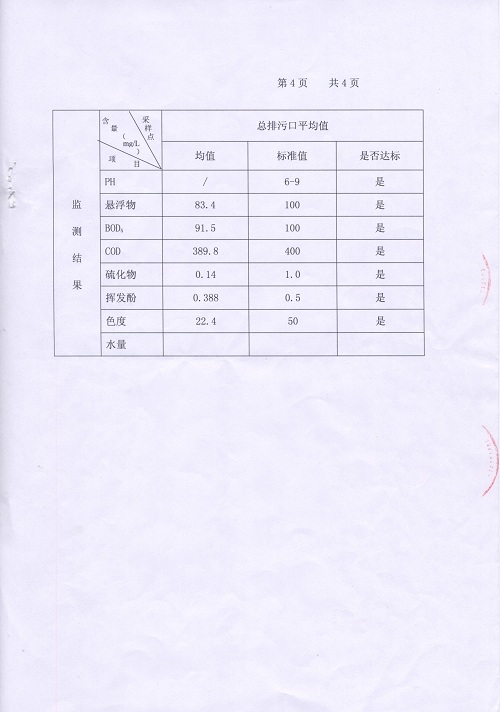

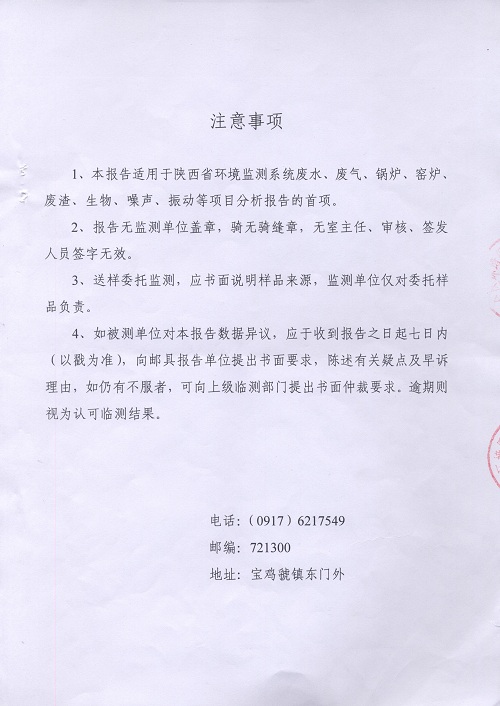

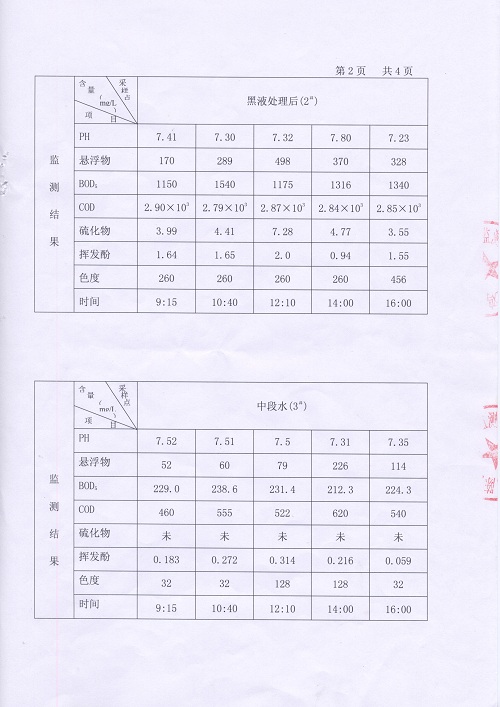

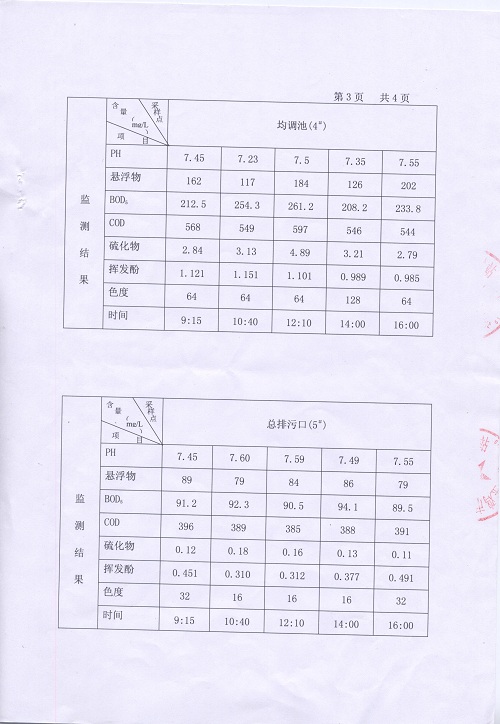

八、项目环保验收报告








设计方案附件下载
